ПрАТ Миронівська птахофабрика.
Потужність: 287 000 т/рік курячого м’яса. Схема роботи очисних споруд: DAF, SBR.
Реконструкція SBR із впровадженням системи онлайн-моніторингу очисних процесів.
Параметри SBR: площа 50×50, об’єм 6 м³; кількість — 2 реактори.

Реалізовано 2-гу чергу онлайн моніторингу технологічного процесу очищення промстоків. Продуктивність 2-ої черги по очищенню  стічних вод складає до 4500 м3/год.

Існуючі об’єкти очисних споруд експлуатуються понад 10 років. Гідравлічне навантаження та навантаження за ХСК зросли на 30 % порівняно з проектними параметрами, при яких гідравлічне навантаження становило 5200 м³/день. Ефективність DAF була задовільною, проте SBR експлуатується на межі своїх можливостей. З метою забезпечення дотримання проектних параметрів за умов подальшого зростання навантаження було запропоновано таку концепцію:

  • Нова система розподілу повітря в трубопроводах SS, оснащена дифузорами з дрібними бульбашками.
  • Для реалізації процесу нітро-денітрифікації діапазон параметрів онлайн-моніторингу було розширено до п’яти показників, а саме: розчинений кисень, рН, окисно-відновний потенціал, NH₄; NO₃.

ДО РЕКОНСТРУКЦІЇ

  • Гідравлічне навантаження 6500–7000 м³/день
  • Навантаження за ХСК 11500–12800 кг/день
  • ХСК на вході 1600–2500 мг/л
  • Споживання енергії: 0,9–1,2 кВт·год/кг ХСК
  • Параметри онлайн-моніторингу: розчинений кисень



РЕКОНСТРУКЦІЯ

  • Модернізація системи аерації: система розподілу повітря з трубопроводами з нержавіючої сталі, оснащена дифузорами з дрібними бульбашками
  • Оновлення системи онлайн-моніторингу
  • Нове обладнання для кріплення та обслуговування датчиків, включаючи спроектовані та встановлені 4-метрові кріплення для датчиків

ПІСЛЯ РЕКОНСТРУКЦІЇ

  • Гідравлічне навантаження 7800–8400 м³/день
  • Навантаження за ХСК 13800–15360 кг/день
  • ХСК на вході 1600–2500 мг/л
  • Споживання енергії в межах 0,6–0,75 кВт·год/кг ХСК
  • Параметри онлайн-моніторингу: розчинений кисень, рН, окисно-відновний потенціал, NH₄; NO₃;

СИСТЕМА ОНЛАЙН-МОНИТОРИНГА ТЕХНОЛОГІЧНОГО ПРОЦЕСУ

Система збору, обробки та передачі даних:

шафа збору та обробки інформації на базі контролера Siemens SIMATIC S7-1200; робоча станція з архівом бази даних та програмним забезпеченням Siemens Simatic WinCC.

Аналізатор та ISE-зонди CHEMITEC.

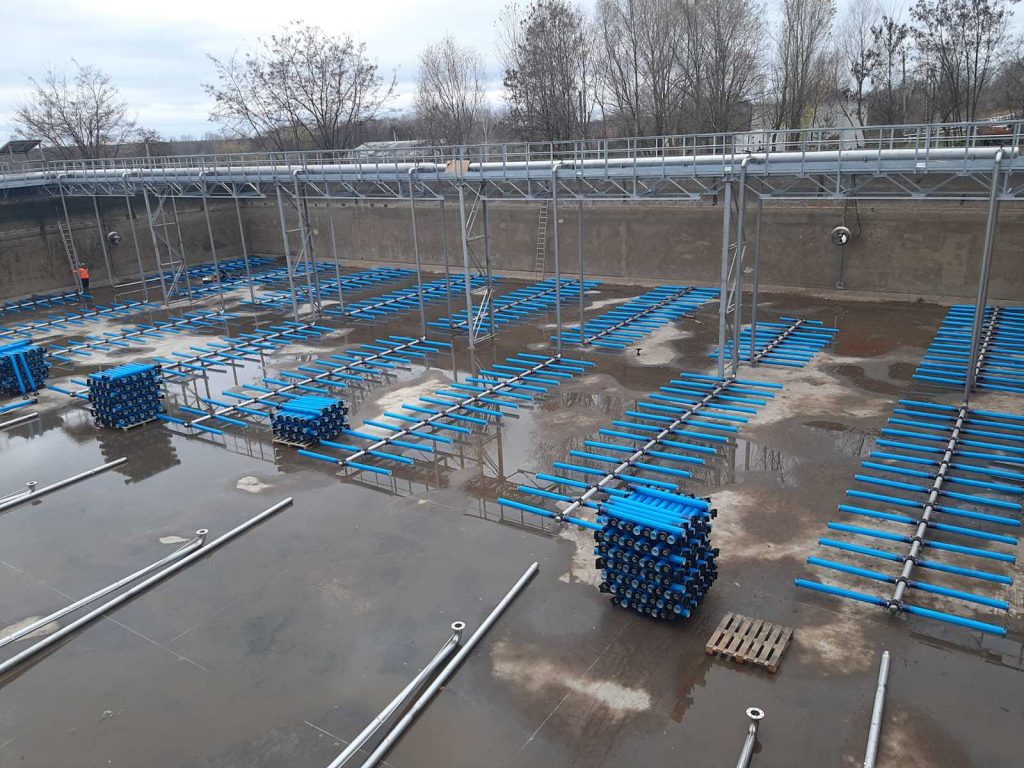

Монтаж нової системи аерації з дифузорами з тонкодисперсними бульбашками

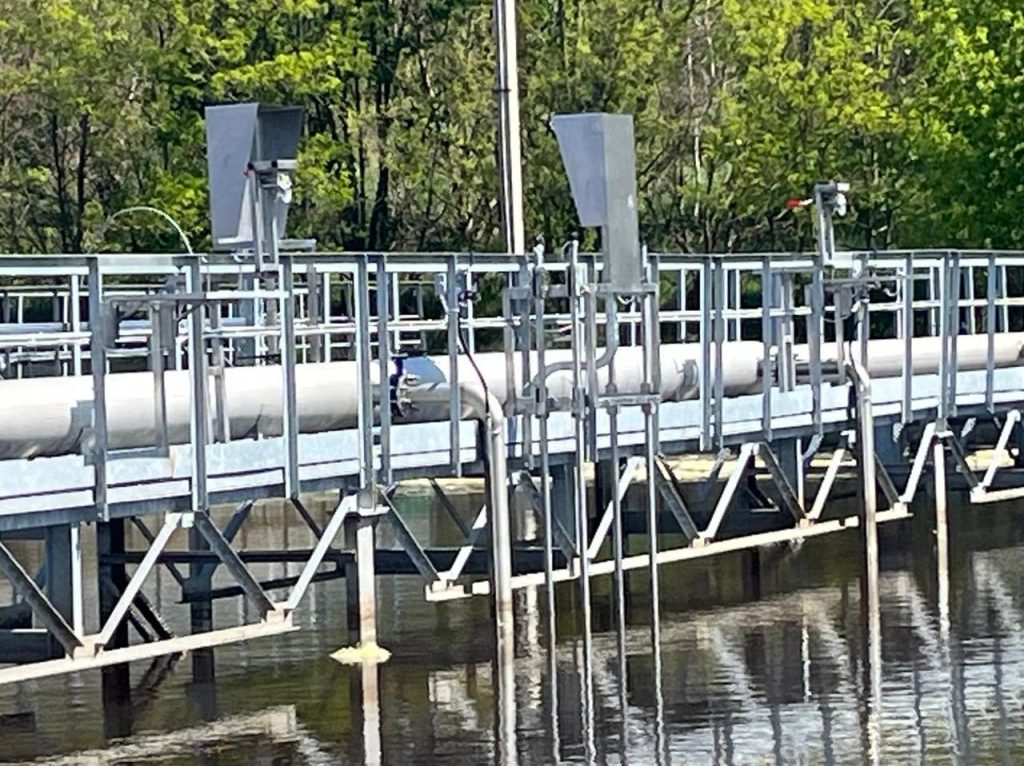

Система давачів з аналізаторами онлайн моніторингу технологічного процесу

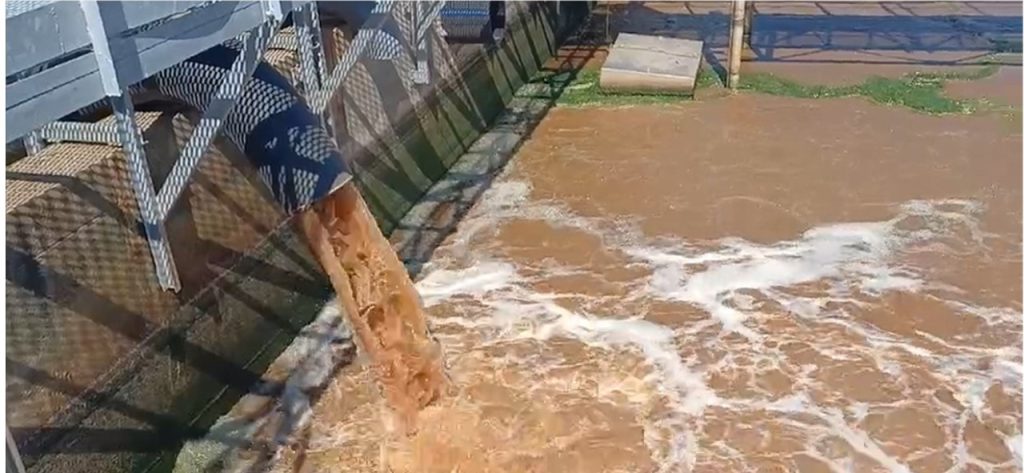

Стічні води до очищення

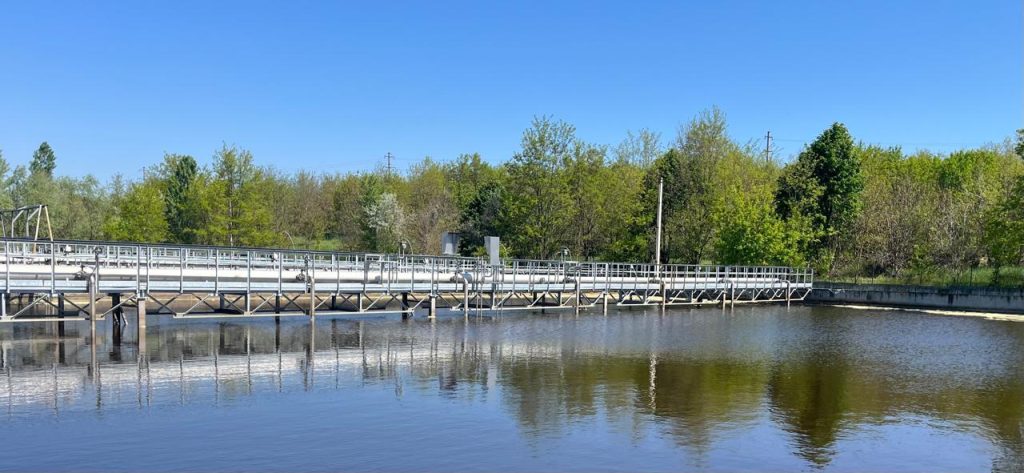

Стічні води після очищення
