Автохімконтроль пароводяного контуру ТЕЦ і АЕС
Головна → Послуги і рішення → Автохімконтроль пароводяного контуру ТЕЦ і АЕС
Проблеми пароводяних контурів
- Корозія та ерозія

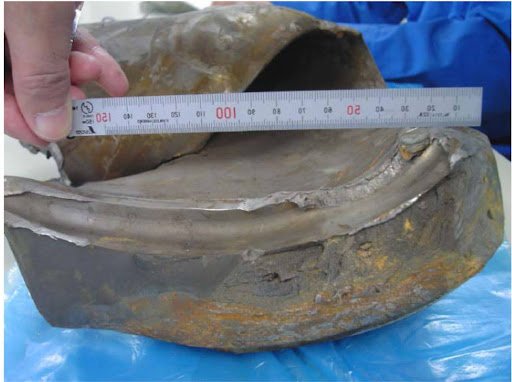

- Пошкодження стінок
- Транспортування заліза у котел
- Відкладення на трубах і лопатках турбін
- Перегрів
- Порушення теплоізоляції труб котлів
- Забруднення охолоджувальної води
- Підвищення провідності
- Зниження рН живильної води через СО2
- Зростання експлуатаційних витрат не ремонти та реагенти
Що дає сучасний он-лайн моніторинг пароводяного контуру
Забезпечення належної якості демінералізованої води
Моніторинг потенційних джерел забруднень
Захист металевих поверхонь від постійної корозії
Контроль хімічного складу циклу (дозування)
Контроль чистоти води
та пари
Утворення стабільних оксидних шарів на поверхня труб та обладнання
Запобігання / мінімізація транспортування продуктів окислення в циклі
Належна практика зупинки та консервації
Мінімізація
відходів
Оптимізація продувки
котла
Мінімізація використання хімічних реагентів
Мінімізація та контроль скидання стічних вод
Складові он-лайн хімічного моніторингу
Системи підготовки проб SENTRY
АВТОХІМКОНТРОЛЬ ПАРОГЕНЕРАТОРУ І КОНДЕНСАТОРУ
ПРОПОЗИЦІЇ ПО АХК
Нормативні документи по вимогам до систем автохімконтролю:
Склад та вимоги до систем автохімконтролю (АХК) для живильної води і пари енергетичних енергостанцій регламентовані міжнародними нормативами IAPWS та EPRI (Дослідний інститут електричної потужності, США і Vereinigung der Grosskraftwerksbetreiber (Асоціація операторів великих електростанцій)) (VGB) Німеччина.
Параметри контролю пароводяного контуру
провідність: питома, після катіонного обміну, дегазована після катіонного обміну: зменшення швидкості корозії під дією кислотних залишків та СО2
розчинений кисень: зменшення швидкості корозії під дією розчиненого кисню () та ідентифікація присосів
гідразин: контроль оптимальної концентрації інгібітору корозії
рН
попередження корозії та наростання осадів на поверхнях обладнання та комунікацій
запобігання відкладенням на лопатях турбіни діоксиду кремнію
Na+
відстеження тенденцій зміни вмісту твердих продуктів корозії у водяному паровому цикл
загальний органічний вуглець – попередження корозії від дії органічних кислот
Н2
розчинений водень у живильній воді, насиченій парі та системах охолодження статору генератору, (системи безпеки)
TURB
каламутність: непрямий контроль інтенсивності корозії за концентрацією зважених часток
АВТОХІМКОНТРОЛь У СИСТЕМАХ ОХОЛОДЖЕННЯ АТОМНИХ І ТЕПЛОВИХ ЕЛЕКТРОСТАНЦІЙ
Розчинений кисень
Фосфати
Дезінфектанти Хлор, монохлораміни, гіпохлорид.
Які потоки пароводяного циклу необхідно контролювати
- Сира вода
- Станція очищення демінералізованої води
- Вихід демінералізованої води
- Очисні споруди технологічної води
- Очищена вода
- Конденсат
- Відведення конденсату для полірування
- Живильна вода
- Бойлерна вода
- Насичена пара
- Перегріта пара
- Охолоджуюча вода
- Зворотний конденсат
- Стічні води
- Повторне використання
Пропонуємо також системи для специфічних завдань автохімконтролю:
Відбір проби з під вакууму
Продувка сольових відсіків парогенератору
Система охолодження статора генератору
Контроль водню в системі охолодження статора генератору (СОСТГ) на АЕС є критичним для пожежовибухобезпеки. Він базується на безперервному автоматичному моніторингу концентрації H2cap H sub 2 𝐻2 у водневому контурі турбогенератора та запобіганні його проникненню у водяний контур, що регулюється нормами, такими як pH (8,5±0,5) та обмеженням O2cap O sub 2 𝑂2
Переваги для клієнта
Гарантія безаварійної роботи
Скорочення експлуатаційних витрат
Зменшення собівартості виробництва електроенергії
Подовження терміну експлуатації
Ціна питання
✓ Вартість парогенератору 1000 МВТ 4 000 000 000 – 6 000 000 000 Euro
✓Вартість АХК складає 0,010-0,015% вартості парогенератору
✓Завдяки системі автоматичного хімічного контролю термін експлуатації парогенератору подовжується на 20—30%
Наші послуги
Підготовка технічного завдання
Розробка ТЗ і проектної документації
Виготовлення, постачання та монтаж обладнання
Адаптація верхнього рівня АХК
Гарантійний та післягарантійний супровід
Технічну підтримку під час експлуатації
чому ми
- 25 років досвіду на АЕС
- Обладнання провідних світових виробників – SWAN ANALYTICAL і SENTRY EQUIPMENT
- Автоматичні аналізатори SWAN ANALYTICAL забезпечують контроль всіх параметрів пароводяних контурів АЕС і ТЕЦ, регламентованих міжнародними нормативними документами
- Системи підготовки проб SENTRY EQUIPMENT покривають весь діапазон тиску та температур для пароводяних контурів
- Системні рішення: підготовка проби, он-лайн контроль, аналіз і обробка інформації
- Де працює наша система автохімконтролю – турбіни у безпеці!
- Від завдання на проєкт до пуску і наладки комплексу АХК
Досвід і партнери
«25 років постачання систем АХК для НАЕК Енергоатом»
Наша пропозиція
Наближчим часом та одразу після припинення вогню, відновлення теплоелектростанцій країни буде одним із набільш термінових завдань для відновлення економіки. Наша пропозиція по системам автохімконтролю пароводяного контуру ТЕС є найбільш конкурентною та технічно досконалою на вітчизняному ринку.
