БОРТНИЦЬКА СТАНЦІЯ АЕРАЦІЇ
- Об’єкт: РОЗРОБКА, ПОСТАЧАННЯ ТА МОНТАЖ СТАНЦІЙ АВТОМАТИЧНОГО МОНІТОРИНГУ ОЧИЩЕНИХ СТІЧНИХ ВОД СКИДНОМУ КАНАЛІ БСА
- Кількість: 3 комплекти
Головна → Наші проекти → БОРТНИЦЬКА СТАНЦІЯ АЕРАЦІЇ
Вихідні дані
- На БСА працюють три блоки, скидаючи очищені стічні води у канал, по якому вода потрапляє у р Дніпро
- Параметри автоматичного контролю: NH4: NO3; NO2; PO4; RedOx; pH.
- Для лабораторного контролю решти нормативних показників передбачено автоматичний пробовідбірник з холодильником на 24 проби по 1 л.
Для чого система автоматичного контролю якості очищеної води
На станції працюють 3 блоки біологічного очищення стічних вод, що поступають з міста. Стан технологічного обладнання кожного блоку різний. Контролюючи якість очищених стічних вод на виході кожного блоку замовник отримує:
- раннє попередження тенденцій про відхилення технологічного процесу
- циклічні відхилення протягом 24 годин, які неможливо виявити при лабораторному контролі: аналізи відбираються 1-2 рази на добу
- попередження аварійних ситуацій, що можуть не передбачувано виникати під час експлуатації блоків
- аналіз ефективності робочих параметрів окремих споруд
- дотримання норм ГДК на скидання у р. Дніпро
Прийняті технічні рішення
- З метою оптимізації структури станції моніторингу, капітальних та експлуатаційних витрат застосувати мультипараметричні автоматичні аналізатори.

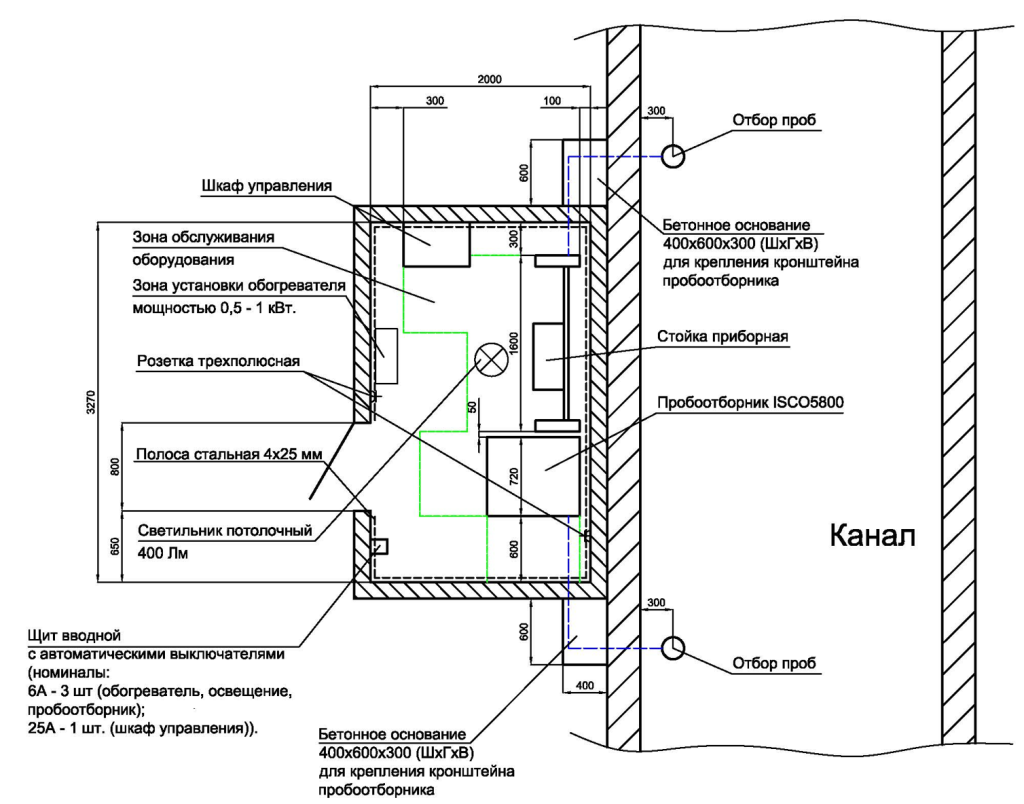

- Зважаючи на технічні умови, застосована схема стаціонарного пункту моніторингу з розміщенням обладнання у окремому боксі з мікрокліматом, система автоматичного моніторингу змонтована на панелі, потік очищених стоків забезпечує насос, закріплений під рівнем води у каналі.
Схемотехніка
- Система циркуляції проби з скидного каналу

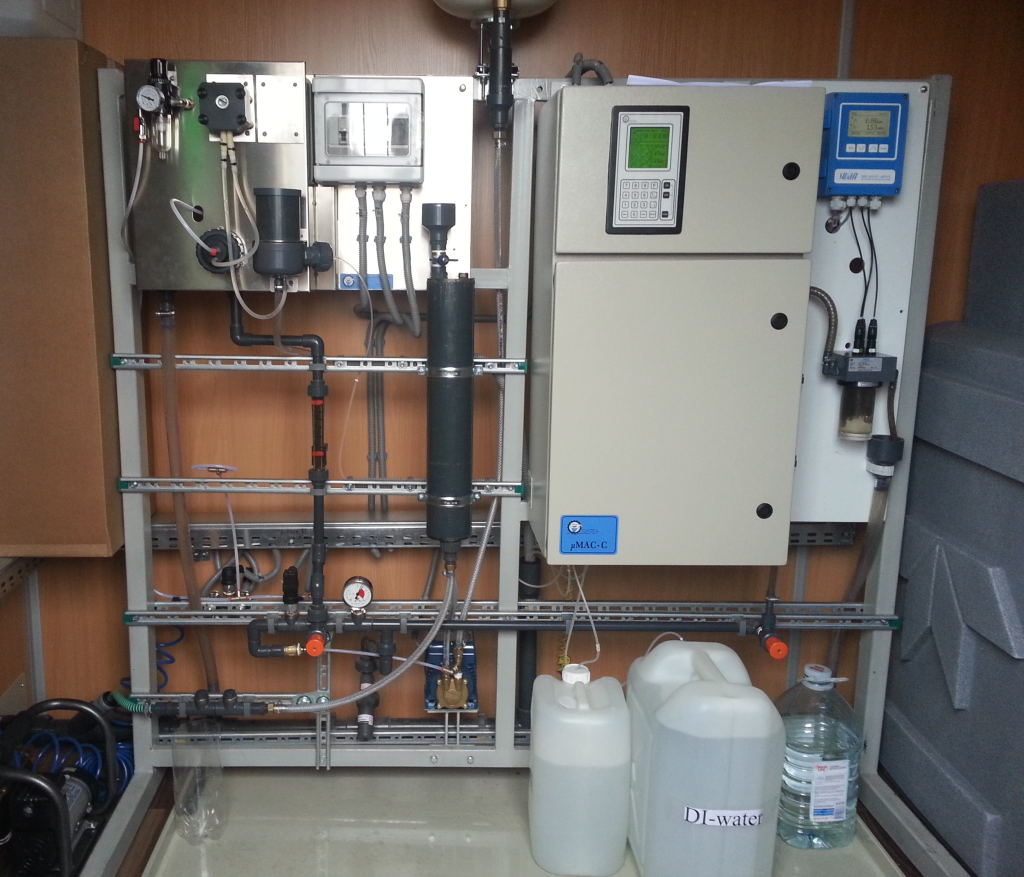

- Модуль автоматичних аналізаторів: мультипараметричний фотометр MICROMAC NP, Swan AMI pH-Redox
- Система підготовки проби для автоматичного фотометру
- Модуль реагентів
- Автоматичний пробовідбірник з холодильником
- Система промивання імпульсних ліній
Функціонал системи
- Вимірювання в режимі реального часу визначених параметрів у скидному каналі
- Збір та обробка даних контролером систем.
- Збереження виміряних значень в базі даних (архівування)
- Візуалізація результатів на моніторі робочої станції в режимі реального часу на мнемосхемі
- Представлення даних для аналізу в табличній та графічній формі за необхідний проміжок часу
- Генерація звітів за необхідний проміжок часу
- Сигналізація при відхиленні від заданих параметрів.
- Передача даних у систему верхнього рівня (корпоративну інформаційну систему)
Досягнуті результати
- Надійний високоточний автоматичний моніторинг очищених стічних вод по показникам: NH4: NO3; NO2; PO4; RedOx; pH
- Раннє попередження тенденцій про відхилення технологічного процесу
- Реєстрація циклічні відхилення у роботі технологічних процесів
- Попередження аварійних ситуацій, що можуть не передбачувано виникати під час експлуатації блоків
- Аналіз ефективності робочих параметрів окремих споруд
- Дотримання нормативів ГДК на скидання у р. Дніпро
Переваги
- Автоматичний моніторинг зменшує кількість персоналу
- Скорочуються експлуатаційні витрати
- Дані вимірювань отримуються цілодобово у режимі реального часу
- Автоматична реєстрація отриманих результатів та аналіз даних

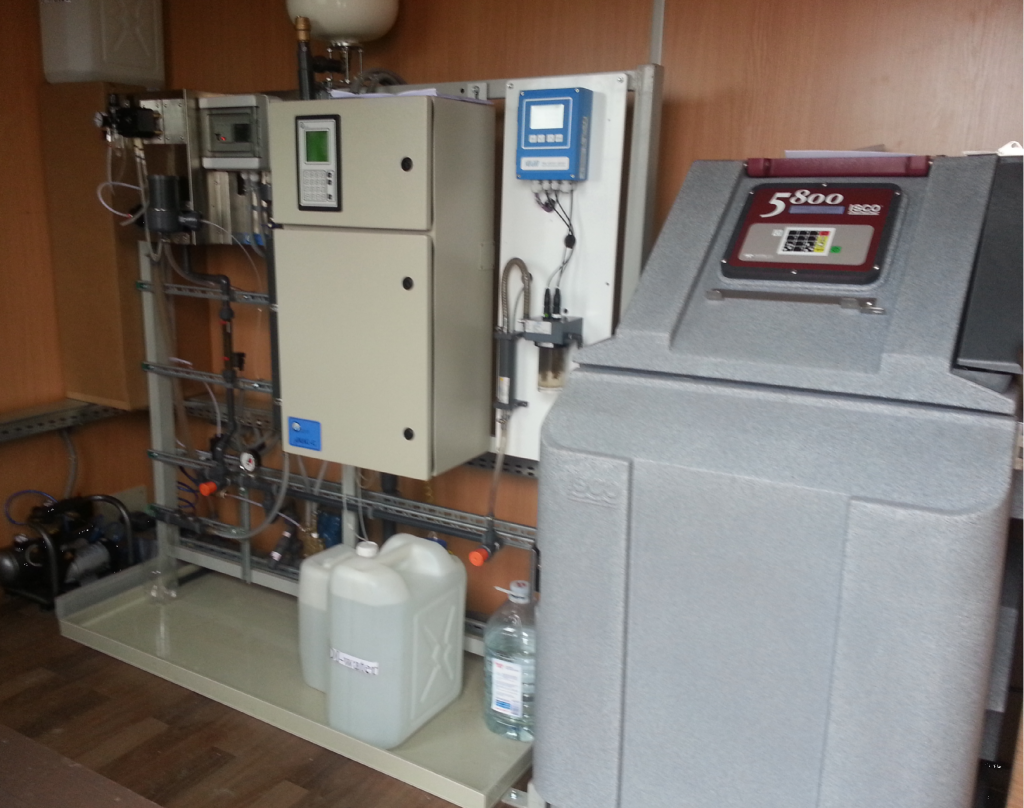

Станції автоматичного моніторингу на випусках 1, 2 та 3-го блоків очищених стічних вод БСА м. Київ
