АВТОХІМКОНТРОЛЬ ПАРОВОДЯНОГО КОНТУРУ ТЕЦ
Головна → Наші проекти → Автохімконтроль пароводяного контуру ТЕЦ
КОМПЛЕКС АВТОХІМКОНТРОЛЮ ВОДНО-ХІМІЧНОГО РЕЖИМУ ГАЗОТУРБІННОЇ УСТАНОВКИ З КОМБІНОВАНИМ ЦИКЛОМ
- ПОТУЖНІСТЬ 330 МW
- БЛОКИ 1,2
- Технологічний проєкт енергоблоків на відпрацьованих металургійних газах АМЗ розроблено фірмою MITSUBISHI
- «ПрАТ« Алчевський металургійний комбінат»
Вихідні дані
У рамках програми модернізації АМК здійснено будівництво електроенергетичного комплексу на базі парогазових установок (ПГУ), що використовують відпрацьований коксовий, доменний і конвертерний гази, як паливо. Проект електроенергетичного комплексу включає дві ПГУ потужністю 150 МВт кожна.
До складу парогазової установки комбінованого циклу (ПГУ) входять як газова, так і парова турбіни. Таке поєднання забезпечує підвищення загальної енергетичної продуктивності газотурбінної установки за рахунок використання відпрацьованих газів.
Прийняті технічні рішення
Згідно розробленому проєкту ТЕЦ АМК експлуатує Автоматичну систему хімічного контролю (АХК ВХР) та систему лабораторного хімічного контролю (ЛХК ВХР), що входять у єдину комплексну систему (ЄКС). ЄКС ТЕЦ АМК включає також автоматичні аналізатори, системи пристроїв підготовки проб (ППП) та систему збору та обробки інформації, призначену для введення даних за результатами АХК ЛХК та представлення загальної обробленої інформації по веденню ВХР в цілому по ТЕЦ.
Функціонал АХК ВХР
введення даних за результатами АХК ЛХК та представлення загальної обробленої інформації по веденню ВХР в цілому по ТЕЦ
Видача алярмів у випадку порушення водно-хімічного режиму;
Раннє попередження про можливе виникнення аварійних ситуацій;
Постачання інформації АСК ТП керування продувками, поповнення пароводяного контуру очищеною водою, дозування реагентів та інше.
Підвищення надійності та безпеки
Своєчасне реагування на:
- зростання електропровідності,
- відхилення pH,
- підвищення концентрації домішок
дозволяє уникнути аварійних режимів та позапланових зупинок
Переваги АХХ ВХР
- продовжує ресурс обладнання
- забезпечує стабільну якість пари
- знижує експлуатаційні витрати
- підвищує загальну надійність енергоблоків
СХЕМА ОН-ЛАЙН ХІМІЧНОГО МОНІТОРИНГУ ЕНЕРГОБЛОКУ З ТОЧКАМИ ВІДБОРУ ПРОБ.
1 – Сира вода; 2 – вихід демінералізованої води; 3- води; 4 – очисні споруди води; 5 – очищена вода; 6 – конденсат; 7 – відведення конденсату для полірування; 8 – живильна вода; 9 – бойлерна вода; 10 – насичена пара; 11 – перегріта пара; 12 – охолоджуюча вода; 13 зворотний конденсат; 14 – стічні води; 15 – повторне викоритсання
Оптимізація водно-хімічного режиму
Завдяки автоматизації:
- зменшується витрата продувочної води,
- знижується споживання реагентів,
- підвищується загальна економічність установки.
Параметри контролю
- кисень
- натрій
- провідність – питома та кислотна
- рН
- фосфати
- кремній
- гідразин

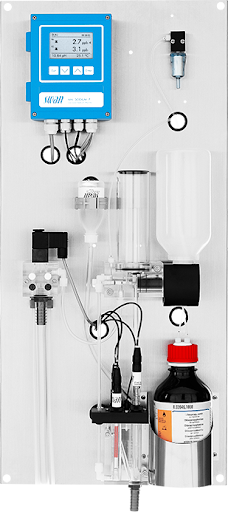

AMI Sodium P
Високоефективний аналізатор натрію для безперервного моніторингу розчиненого натрію в зразках лужної води з pH ≥ 7,0

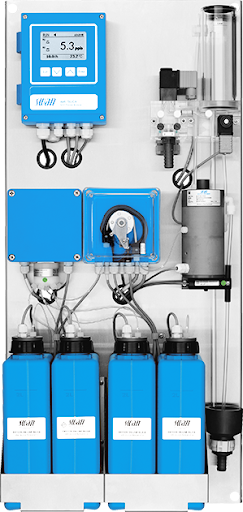

AMI Silica
Високоефективний аналізатор натрію для безперервного моніторингу розчиненого натрію в зразках лужної води з pH ≥ 7,0
Аналізатор слідів розчиненого кисню у високочистій воді з інтегрованим н моніторинг авто- калібруіванням.

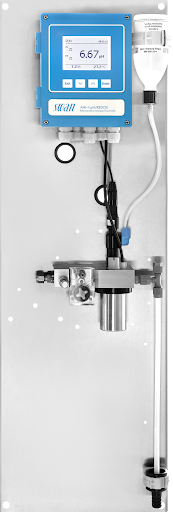

AMI-II pH/Redox QV-Flow
Точний аналізатор для моніторингу pH або окислювально-відновного потенціалу (ORP) для систем з надчистою водою з низькою провідністю

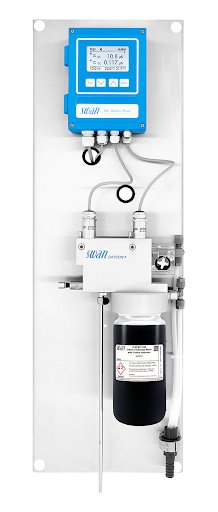

AMI Deltacon Power
Двоканальний аналізатор для визначення специфічної (загальної) провідності та провідності катіонів (кислот) з колонкою з катіонообмінною

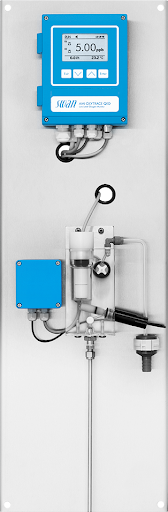

AMI Oxytrace QED
Безмембранний амперометричний прилад для точного контролю гідразину/карбогідразиду.
Обладнання для підготовки та охолодження проб АХК ВХР газотурбінної установки з комбінованим циклом АМК
Однолінійні панелі для відбору проб Sentry® — це попередньо змонтовані вузли, що використовуються для спрощення кондиціонування проб пари, води або безпечних технологічних проб. За допомогою охолоджувальної води можна отримати безпечні та репрезентативні проби з окремих точок відбору, розташованих у віддалених місцях заводу, або централізовано в одному приміщенні.
Система CWIS Water Isolation Skid контролює температуру в межах ± 4°F (2°C) з можливістю точного регулювання температури в межах ± 1°F (0,5°C).Підтримувати потік легко за допомогою опціональних подвійних насосів CWIS, ручного управління та функцій автоматичного перемикання.
Охолоджувач TCU може працювати з потужністю від 3 до 15 тон. Чіткі дисплеї, попередження та сигнали тривоги дозволяють точно знати, що саме відбувається. TCU можуть бути виготовлені для зовнішнього використання без погіршення продуктивності та функціональності.
