Автохімконтроль вологості пари парогенератору
Контроль вологості пари парогенератору— це критичний елемент хімічного й теплотехнічного контролю, який напряму впливає на ресурс турбіни, економічність і безпеку блоку.
Чому
Захист проточної частини турбіни
Волога пари, це:
- ерозія лопаток
- краплинно-ударне руйнування,
- прискорене зношення ущільнень
Навіть 0,1–0,2 % вологи у насиченій парі на вході в турбіну:
- різко скорочує ресурс
- збільшує вібрації
- підвищує ризик аварій
Advantages.
Контроль ефективності деаерації
Вологість пари — прямий показник:
- роботи сепараційних пристроїв
- стану внутрішніх елементів парогенератора
- якість вакууму та роботу деаератора
Контроль якості пари (непрямо — солевинос)
Крапельна волога = транспорт:
- солей
- лугів
- кремнієвої кислоти
Тобто контроль вологості — це перша лінія захисту від забруднення турбіни.
Типові точки контролю вологості
На виході з парогенератору(насичена пара)
- Після сепараторів / пароперегрівача
- Перед турбіною (контрольна точка)
Контроль у кількох точках дозволяє:
- локалізувати проблему
- оцінити ефективність кожного ступеня сепарації
Типові точки контролю вологості
- пошкодження або забруднення сепараторів
- перевантаження
- парогенератора
- неправильний рівень у барабані
- нестабільний водно-хімічний режим
- піноутворення
Контроль вологості пари — це “дзеркало” стану парогенератора.
Він дозволяє раніше, ніж хіманаліз, виявити проблеми сепарації, піноутворення й загрозу солевиносу.
Переваги методу визначення вологості пари через контроль концентрації іонів натрію
- для онлайн-контролю
- напряму пов’язаний із солевиносом
- легко інтегрується в автохімконтроль
- чудовий індикатор стану сепараторів
Саме тому Na⁺-метод — стандарт визначення вологості пари для сучасних енергоблоків.
Застосування Na⁺-методу вимагає ультрачутливих та надійних он-лайн аналізаторів іонів натрію на рівні (ppb), якими є аналізатори від SWAN ANALYTICAL – AMI Sodium P та AMI Soditrace AC
Аналізатори автохімконтролю визначення вологості насиченої пари парогенератору
Високоефективний аналізатор натрію для безперервного контролю вмісту розчиненого натрію в зразках лужної води з рН ≥ 7,0

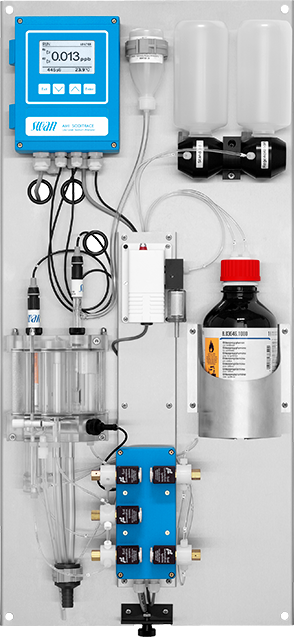

Analyzer AMI Soditrace AC
Аналізатор для вимірювання іонів натрію в мікроконцентраціях. Повна система, що включає перетворювач, датчики, проточну комірку, систему дозування реагентів із регулюванням рН та пристрій для автоматичної калібрування/регенерації датчиків, встановлена на монтажній пластині з нержавіючої сталі. 100–240 В змінного струму, 50/60 Гц

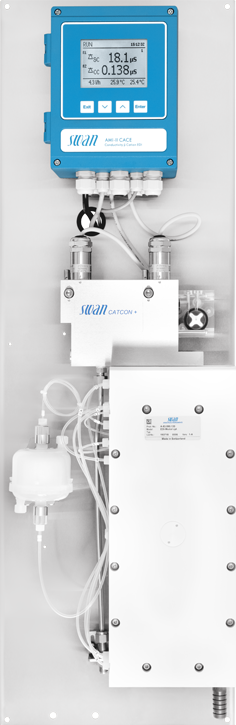

Monitor AMI-II CACE AC
Аналізатор для питомої (загальної) та кислотної провідності з безперервною регенерацією смоли. Розрахунок рН.

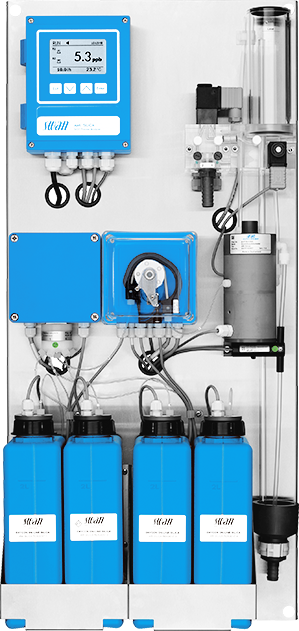

AMI Silica
Колориметричний аналізатор технологічного процесу для визначення вмісту реактивного кремнезему у водно-парових циклах
