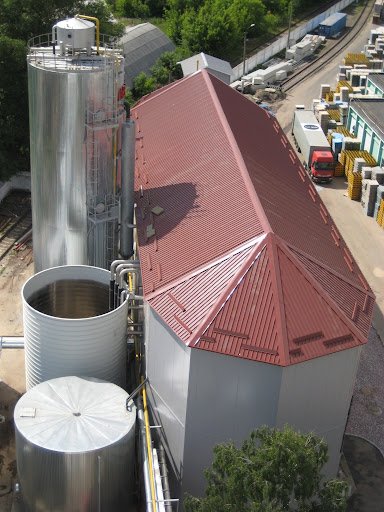

Об’єкт: Чернігівське відділення ПрАТ ABІNBEV-EFES , БУДІВНИЦТВО СПОРУД ОЧИЩЕННЯ ПРОМСТОКІВ
- Продуктивність: 7500 м3/доба
- Навантаження по ХСК: 22500 кг/доба
- Роботи: Нове будівництво
The initial data of the object
- Відсутність очисних споруд та скидання стоків у міську каналізацію.
- Добові витрати промстоків 7500 м³/добу
- Середній ХСК 3000 мг/л
- ХСК, що скидається у міську каналізацію – 22500 кг/доба, що складає до 40% від навантаження на очисні споруди, що поступають від міста
- Обмежена площа під очисні споруди на території підприємства 1850 м2
Problems before construction
- Концентрації ХСК у стічних водах багаторазово перевищували ГДК на скид у міську каналізацію
- Навантаження по ХСК на очисні споруди водоканалу досягали 40% від загального навантаження від міст
- Штрафні платежі водоканалу за перевищення ГДК на скид у міську каналізацію
Technical solutions adopted
- Застосована технологія з високо навантаженим вертикальним анаеробним реактором (ВВАР), у якому продукується біогаз. ВВАР ефективно працює при навантаженнях ХСК до 30 кг/м3 реактору за добу.
- Перетворення розчинених органічних забруднень у біогаз – збитки перетворюємо на прибутки від біогазу
- Зелена енергія – скорочення викидів СО2
- Доочищення стічних вод до ГДК на скид у каналізацію за допомогою нітри-денітрифікації
Results achieved
- The treatment plant with a capacity of 7500 m3/day is compactly located on a site of only 1840 m2 due to the use of VVAR, which removes up to 85 % COD, saving the Customer's capital costs
- Досягнуто ГДК на скид очищених стоків у каналізацію згідно технічних умов міськводоканалу
- Знято навантаження по ХСК з очисних споруд водоканалу
- Навантаження 22 тони органічних забруднень за добу, що скидались у каналізацію і приносило збитки, тепер генерує біогаз у кількості 7140 м3/доба, заміщаючи природний газ
- Компактний анареробний реактор діаметром 6,7 м знімає за добу таку кількість органічних забруднень, яку скидає місто з населенням до 30 тис мешканців
- Роботу комплексу повністю автоматизовано: персонал – один оператор на зміну
- Термін проєктування – 7 місяців
- Термін будівництва – 9 місяців
- Споруди очищення промстоків броварні ПРАТ ABNBEV-EFES у м. Чернігів отримали приз GREEN AWARDS, як кращий екологічний проєкт року.
CONSTRUCTION AND INSTALLATION WORKS
Перебіг будівельно-монтажних робіт на прикладі споруд очищення промстоків ПРАТ АБІНБЕВ- ЕФЕС, Чернігівське відділення Основні етапи проєкту.
У тендері приймали участь декілька відомих фірм з Європи та Америки. Попередньо замовник планував розмістити очисні споруди за містом, куди стоки мали перекачуватись колектором, довжиною 4,5 км.
Серед учасників тендеру лише наша команда надала пропозицію компактного розміщення очисних споруд на території підприємства, на місці складування тари. Що значно скоротило CAPEX і спростило життя замовнику.
Початок підготовчих робіт у вересні, будівництво і монтаж листопад – квітень, пуско-наладка та start up – червень. 10 місяців після початку робіт – очисні у експлуатації. Компактно, ефективно, надійно.
Очисні споруди займають площу 0,185 Га
Проєктні показники: навантаження по стокам – 7500 м3/доба; вихід біогазу 6400 м3/доба.
Технічні параметри: Навантаження по ХСК на анаеробний реактор 22500 кг/доба, ефективність зниження ХСК до 85%. Якість очищених стоків у відповідності до ГДК на скидання у міську каналізацію.
Реалізований проєкт споруд очищення промстоків ПРАТ АБІНБЕВ-ЕФЕС, Чернігівське відділення відзначено нагородою – Зелений приз України за досягнуті екологічні показники, а також став одним із найбільш ефективних серед 140 діючих очисних споруд корпорації АБІНБЕВ у світі.
ПрАТ Наша Ряба. Очищення промстоків
Продуктивність: 8 400 м³/добу
Склад існуючих очисних споруд промстоків: флотатор, СБР
The initial data of the object
- Нестабільна робота діючих очисних споруд в умовах підвищених навантажень
- Добові витрати промстоків до 8400 м³/добу
- ХСК 1500 -2500 мг/л
- 2 SRBs with a capacity of up to 12500 m3 each are in operation
Problems before construction
- There is no system of online monitoring of key parameters
- Система аерації, виготовлена з пластикових трубопроводів втратила надійність після багаторічної експлуатації
- Дифузори системи аерації не забезпечували рівномірного розподілу повітряних пухирців по об’єму реакторів
- Діаметр повітряних пухирців вимірювався міліметрами, що призводило до перевитрат повітря внаслідок неефективного води при аерації
- У результаті отримуємо значні витрати електроенергії на 1 кг видаленого ХСК
- Відсутня система продувки конденсату колекторів збільшувала аеродинамічний опір системи аерації, що призводило до додаткових експлуатаційних витрат
- Внаслідок корозії поверхні частини колекторів з чорного металу, забивались пори дифузорів
- Експлуатація системи аерації з пластикових трубопроводів потребувала частих ремонтів значних затрат
Technical solutions adopted
- Розроблений та реалізований проєкт системи аерації з нержавіючих трубопроводів з оновленою схемотехнікою
- Застосовано дифузори з дрібнопухирцевим розпиленням
- Реалізовано проєкт продувки конденсату із системи аерації
- Реалізований проєкт системи он лайн моніторингу основних показників технологічного процесу нітри-денітрифікації: Доочищення стічних вод до ГДК на скид у каналізацію за допомогою нітри-денітрифікації: розчиненого кисню, Амоній, Нітрати, рН/ОВП, Вільний хлор, залишковий хлор
- Розроблено та успішно випробувано нестандартні конструкції для монтажу сенсорів системи он лайн моніторингу
Results achieved
- Збільшена пропускна здатність системи аерації і покращені технологічні показники очищення промстоків
- Improved operating conditions of the system - no need for constant repairs of the aeration system
- Досягнуто стабільну роботу аеробних ракторів у межах ГДК на скид очищених стоків у водойму
- The online monitoring system for the main indicators of the nitri-denitrification process provides personnel with the necessary information on the process in the reactors to make operational decisions
- Скорочені затрати електроенергії на 1 м3 стічних вод на 10-15%
- Підвищення економічних показників після переходу системи керування на оновлені алгоритми
РЕКОНСТРУКЦІЯ СБР «НАША РЯБА»
