Онлайн-контроль водню у системі охолодження статора генератору
Тема онлайн-контролю водню у системі охолодження статора генератора — надзвичайно важлива, особливо для надійності генераторного обладнання та раннього виявлення внутрішніх дефектів.
Онлайн-моніторинг розчиненого водню (DH) у вторинній системі охолодження парогенераторів є важливою профілактичною технікою, що використовується для виявлення корозії, такої як корозія, прискорена потоком (FAC), або деградації труб парогенератора, шляхом аналізу виділення водню як побічного продукту. У PWR вона також використовується для виявлення витоків з первинної системи у вторинну.
Ключові аспекти онлайн-моніторингу вмісту водню
Чому?
Захист від корозії
моніторингу швидкості корозії вуглецевої сталі в системах подачі води та парогенераторах. Збільшення вмісту водню часто вказує на активну корозію або, в ядерних парогенераторах, на витік з первинного контуру в вторинний
Пригнічення радіолізу
У реакторах типу PWR (ВВЕР) водень спеціально додають у теплоносій, щоб він “зв’язував” вільний кисень, який утворюється під дією радіації. Це запобігає окисленню обладнання
Миттєва реакція
На відміну від ручних лабораторних проб, онлайн-датчики дають змогу автоматично коригувати хімічний режим за лічені секунди
Значення результатів
За нормальних умов експлуатації рівень водню в живильній воді є низьким, але підвищення вище 10-50 ppb може вказувати на значну корозію або потенційне пошкодження
Місця моніторингу
Основні точки відбору проб включають нагнітання конденсаційного насоса, вхід живильної води та виходи насиченої пари
Водень як газ охолодження
- Багато сучасних генераторів охолоджуються воднем, який циркулює в корпусі і відводить тепло.
- Надлишок водню або його змішування з повітрям може бути небезпечним (вибухонебезпечна концентрація >4% за об’ємом).
- Контроль забезпечує безпеку та ефективність охолодження.
Advantages.
Раннє виявлення:
Виявляє проблеми корозії, такі як вм’ятини в парогенераторах, задовго до того, як вони спричинять серйозні несправності
Оптимізація роботи:
Дозволяє операторам регулювати хімічний контроль (наприклад, рН, поглинання кисню) для мінімізації швидкості корозії.
Безпека
На атомних електростанціях забезпечує важливий, швидкий показник цілісності труб. Для досягнення оптимальних результатів моніторинг слід проводити під час нормальної експлуатації, запуску та зупинки
Ключові параметри контролю (крім H₂)
рН (Водневий показник):
Найважливіший фактор для мінімізації ерозійної корозії. Зазвичай підтримується в межах 9.0–9.6 (залежно від сплавів у системі). Навіть невелике відхилення може зруйнувати захисну магнетитну плівку
Розчинений кисень (DO)
Головний ворог. Його рівень має бути мінімальним (зазвичай < 5 мкг/дм³). Високий рівень кисню разом із хлоридами спричиняє точкову корозію (пітинг)
ОВП (Окисно-відновний потенціал / Redox)
Показує загальну “агресивність” середовища. Від’ємне значення ОВП свідчить про відновне середовище (що добре), тоді як зсув у плюс вказує на ризик окислення
Питома електропровідність (Specific & Cation Conductivity)
Дозволяє миттєво виявити протікання охолоджувальної води в конденсаторі або потрапляння солей у парогенератор.
Оптимальні точки розміщення контролю
Для ефективного моніторингу системи парогенератора датчики SWAN зазвичай встановлюють у таких вузлах:
Вихід конденсату (після конденсатних насосів)
Тут найважливіше контролювати кисень та електропровідність, щоб вчасно помітити присоси повітря або витік у конденсаторі.
Живильна вода (перед входом у парогенератор):
Основна точка для контролю pH, ОВП та водню. Це останній рубіж перед парогенератором.
Продувка парогенератора (Blowdown):
Тут аналізується “найбрудніша” вода. Контроль pH та катіонної електропровідності тут дає розуміння того, що накопичується всередині самого парогенератора.
Гостра пара:
Аналіз пари на вміст натрію або кремнію допомагає запобігти пошкодженню турбіни.
Чому важливо використовувати саме SWAN у цих точках?
Аналізатори SWAN (наприклад, AMI Sodium P або AMI pH/Redox) мають вбудовану систему температурної компенсації та контролю потоку, що критично для високої точності в умовах енергоблоку.
Аналізатори автохімконтролю визначення розчиненого водню у системі парогенератору
AMI Hydrogen QED
Безперервний вимір вмісту розчиненого водню для контролю корозії в циклах водяної пари

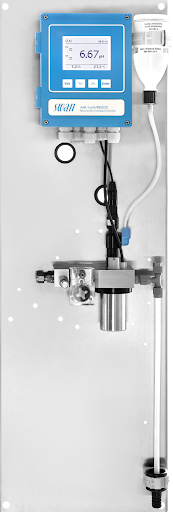

Аналізатор для точного контролю рівня pH або окисно-відновного потенціалу (ORP) у системах з ультрачистою водою з низькою провідністю
Он-лайн моніторинг слідів розчиненого кисню у високочистій воді з інтегрованим автокалібруіванням
Панель АХК розчиненого водню у точках контролю парогенератору
